带你学会制作网线头了解水晶头线序568A与568B区别!

时间:2024-08-20    点击: 次    来源:网络    作者:佚名 - 小 + 大

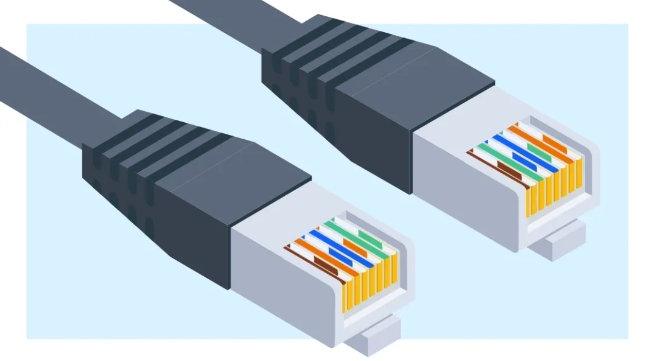

RJ45(Registered Jack 45)是一种用于网络通信的连接器接口,广泛应用于以太网(Ethernet)连接。它通常与双绞线(Twisted Pair)网线一起使用,用于连接计算机、交换机、路由器等网络设备。

RJ45水晶头通常由塑料外壳和金属触点组成。标准的RJ45水晶头有8个金属针脚,对应着8根导线。这些金属针脚与导线的接触非常重要,直接影响网络信号的传输质量。

双绞线与RJ45的配合
双绞线分为无屏蔽双绞线(UTP)和屏蔽双绞线(STP)。无屏蔽双绞线主要用于普通的以太网连接,而屏蔽双绞线则用于需要防止电磁干扰的场合。

双绞线内的8根导线分别有不同的颜色编码,常见的颜色有:白橙、橙、白绿、蓝、白蓝、绿、白棕和棕。这些颜色编码在布线过程中具有重要的参考价值。

RJ45水晶头的线序标准
TIA/EIA-568A和TIA/EIA-568B是两种常见的线序标准。它们规定了双绞线的颜色编码及其在RJ45水晶头中的排列顺序。尽管两者看似相似,但在某些具体应用中,选择正确的标准非常重要。

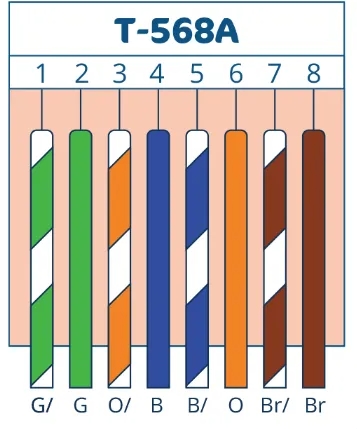

568A线序标准
在568A标准中,双绞线的排列顺序如下:


白绿
绿
白橙

白蓝

白棕

568B线序标准
在568B标准中,双绞线的排列顺序如下:


白橙

白绿

白蓝
绿
白棕

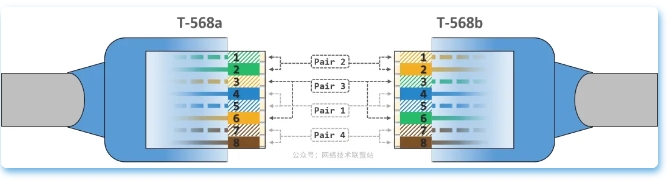

568A与568B的区别与选择
最明显的区别在于导线的颜色顺序。568A标准将白绿和绿线对放在第1和第2位置,而568B标准则将白橙和橙线对放在第1和第2位置。其他位置的线序基本相同,但整体排列的差异决定了它们的应用场合。


568A标准是最早的布线标准,最初用于政府项目和一些特殊行业。而568B标准则是后来推广的,逐渐成为商用和家用网络布线的主流标准。由于历史和应用场合的不同,选择合适的线序标准对于网络布线的兼容性和性能优化至关重要。

在实际应用中,根据设备连接的不同需求,可以选择制作交叉线或直通线。交叉线通常用于连接两个相同类型的设备(如两台计算机),而直通线用于连接不同类型的设备(如计算机与交换机)。

直通线:两端都使用相同的线序标准(如568A-568A或568B-568B)。
交叉线:两端使用不同的线序标准(如568A-568B)。
制作RJ45网线的步骤
制作RJ45网线需要以下工具和材料:

RJ45水晶头
双绞线(Cat5e、Cat6等)
网线钳
剥线钳
测试仪
第一步:剥线与整理

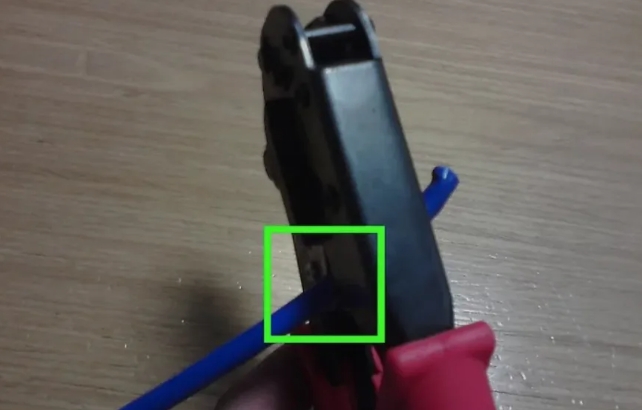

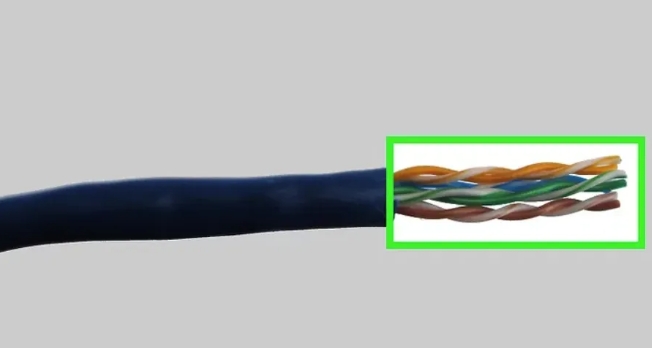

使用剥线钳剥去双绞线外皮,露出内部的8根导线。

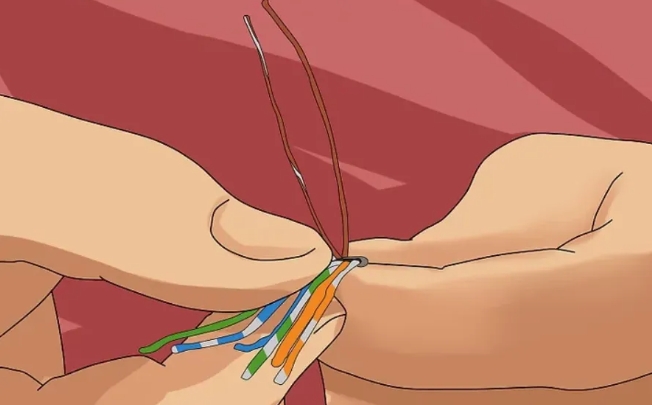

将8根导线按照所选的线序标准(568A或568B)排列整齐。

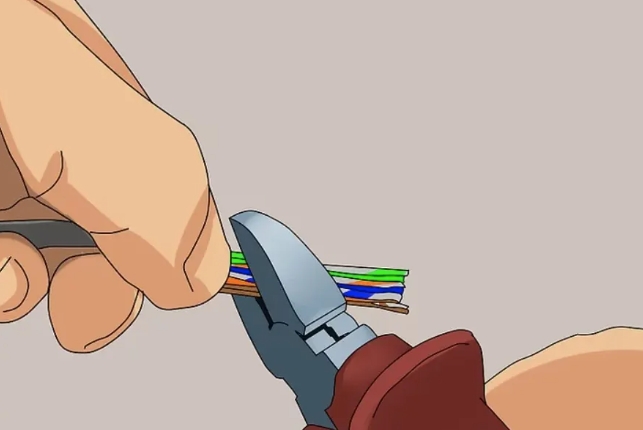

剪齐导线,使其长度适合插入水晶头。

第二步:插入水晶头

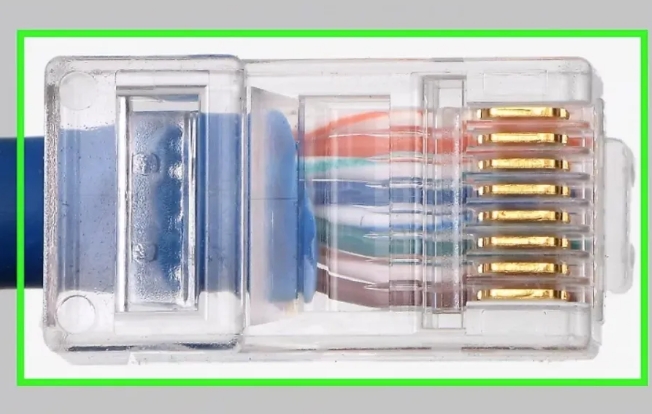

将整理好的导线插入RJ45水晶头,确保每根导线都准确无误地进入对应的金属针脚槽内。


第三步:压接与固定

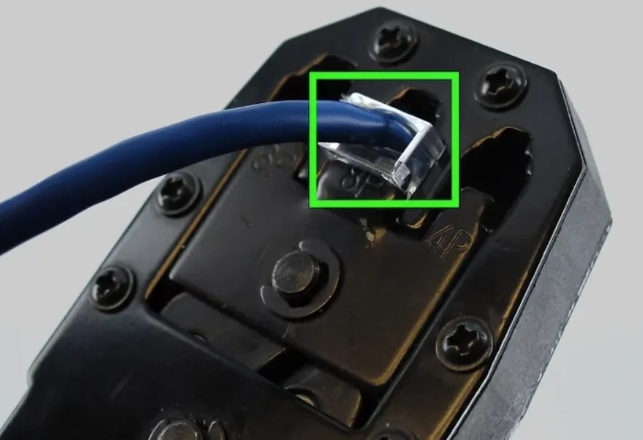

使用网线钳将导线与水晶头紧密压接在一起。确保导线牢固连接,不易松动。


第四步:测试连接

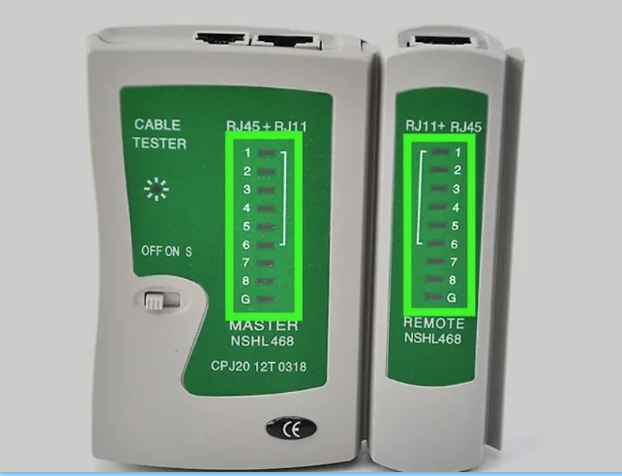

使用测试仪检查制作好的网线,确保每根导线都与相应的针脚连接良好,无短路或断路现象。



注意:我们采用标准做法568B
