路由器、交换机、光猫的概念，一文带你迅速搞懂！

当谈论网络设备时，我们常常会听到路由器、交换机和光猫这几个名词。它们是构建现代网络基础设施的关键组成部分，承担着连接、传输和管理数据的重要任务。在日常生活和工作中，我们几乎离不开它们的存在，无论是在家中上网、办公室内部通信，还是在互联网上浏览网页，都离不开这些看似普通但却至关重要的网络设备。本文带大家好好了解一下路由器、交换机和光猫这三种网络设备。

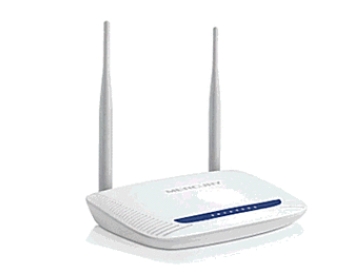

路由器是一种网络设备，用于在不同的网络之间传输数据包。它具有多个网络接口，可以连接到不同的网络，并根据目的地址将数据包从一个网络传输到另一个网络。

路由器的工作原理

路由器通过维护路由表来确定如何将数据包从源地址传输到目标地址。路由表包含了网络地址和下一跳地址的映射关系。

当路由器接收到一个数据包时，它会查找路由表，确定数据包应该被发送到哪个接口，然后转发到相应的接口。

路由器之间通过路由协议交换路由信息，以更新彼此的路由表，常见的路由协议包括rip、ospf、bgp等。

路由器的功能

1.连接网络：路由器可以连接不同的网络，如局域网、广域网等，实现不同网络之间的通信。

2. 网络地址转换：路由器可以实现nat功能，将私有网络内的ip地址映射为公共ip地址，实现内部主机与外部网络的通信。

3.安全功能：路由器通常包含防火墙功能，可以过滤网络流量，保护内部网络免受外部攻击。

4.负载均衡：一些高级路由器支持负载均衡功能，可以根据网络流量自动调整数据包的传输路径，以提高网络性能。

路由器的类型

1.家用路由器：用于家庭网络，通常包含有线和无线接口，支持家庭网络的连接和共享。

2.企业级路由器：用于企业网络，通常具有更强大的性能和安全功能，可以支持大规模的网络部署。

3.核心路由器：用于互联网核心节点，承担着互联网数据包的传输和路由转发任务，具有极高的性能和可靠性要求。

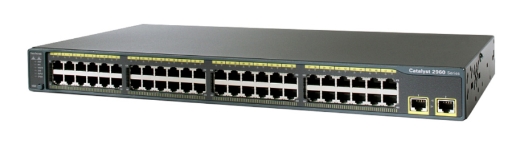

交换机是一种网络设备，用于在局域网内传输数据包。它具有多个端口，可以连接多台计算机或其他网络设备，并在它们之间进行数据交换。

交换机的工作原理

交换机通过学习每个端口上连接设备的mac地址，并将其与端口关联起来，从而建立一个mac地址表。

当交换机接收到一个数据帧时，它会查找mac地址表，确定数据帧应该被发送到哪个端口，然后将数据帧转发到相应的端口。

如果交换机无法在mac地址表中找到目标地址，它会将数据帧广播到所有端口（广播），或者将数据帧发送到除了接收端口之外的所有端口（洪泛）。

交换机的功能

1.局域网连接：交换机可以连接局域网内的多台计算机或网络设备，实现内部通信和资源共享。

2.数据帧过滤：交换机可以根据mac地址表过滤数据帧，只将数据帧发送到目标设备，提高网络效率。

3.数据帧转发：交换机可以实现快速的数据帧转发，支持高速局域网数据传输。

4.虚拟局域网(vlan)：一些高级交换机支持vlan功能，可以将局域网划分为多个逻辑网段，增强网络安全性和管理灵活性。

交换机的类型

1.无管理交换机：也称为非托管交换机，通常用于家庭或小型办公室网络，具有简单的配置和管理界面。

2.托管交换机：也称为智能交换机，具有更多的管理功能，如vlan、qos、端口镜像等，适用于中小型企业网络。

3.受管交换机：也称为企业级交换机，具有更高的性能和可靠性，支持大规模网络部署和复杂的管理需求。

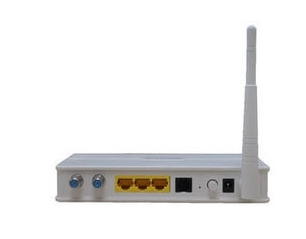

光猫（optical netw[or]k term[in]al，[on]t）是一种用于光纤网络的终端设备，通常安装在用户家中或办公室，用于将光纤信号转换为电信号，以供终端设备使用。

光猫的工作原理

光猫通过光纤接收光信号，其中包含了来自网络服务提供商的数据流。

光猫将接收到的光信号转换为电信号，以便连接到终端设备，如计算机、电话或路由器。

转换后的电信号通过以太网端口或wi[-]fi信号传输到终端设备，实现网络连接。

光猫的功能

1.光信号转换：光猫将光纤信号转换为电信号，使用户终端设备可以接入光纤网络。

2.网络连接：光猫可以通过以太网端口或wi[-]fi信号连接到用户设备，实现网络访问。

3.电话接入：一些光猫还具有电话接口，可以将语音信号转换为数字信号，以实现ip电话服务。

光猫的类型

1.独立光猫：独立光猫是一种单独的设备，通常由网络服务提供商提供给用户，用于连接用户家庭或办公室的光纤网络。

2.集成光猫：集成光猫是一种集成了路由器和光猫功能的设备，可以提供更多的网络功能，如wi[-]fi路由、防火墙等。

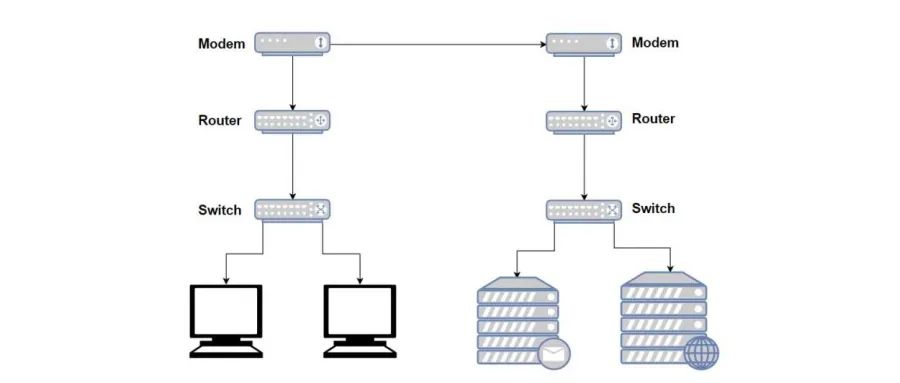

连接交换机、路由器和光猫的顺序是网络布线中的关键步骤，它直接影响网络的性能和功能。

光猫

光猫是连接到光纤网络的终端设备，它起到光信号转换为电信号的作用。光猫通常由网络服务提供商提供，其连接顺序是网络中的第一个步骤。

光猫的主要功能是接收光信号，并将其转换为网络设备可以理解的电信号。它负责连接用户家庭或办公室到光纤网络。光猫通常安装在用户家中或办公室的网络入口处，即网络提供商提供的光纤接入点。

路由器

路由器是连接到光猫的第二个网络设备，它负责管理网络中的数据流量，并控制数据包从一个网络传输到另一个网络。路由器也是连接到互联网的关键设备。

路由器具有多种功能，包括网络地址转换(nat)、数据包过滤、安全防护等。它将内部网络和外部网络分隔开来，保护内部网络免受外部攻击。路由器通常安装在光猫之后，作为连接用户设备和互联网的关键桥梁。它可以连接到光猫的以太网端口或光纤端口。

交换机

交换机是连接到路由器后面的设备，它用于在局域网内部交换数据包，使连接到它的多个设备能够相互通信和共享资源。

交换机主要用于局域网内部的数据交换和流量控制。它可以提供高速的数据传输和多个设备之间的快速通信。交换机通常安装在路由器之后，连接到路由器的以太网端口。它可以连接多台计算机、打印机、服务器等局域网设备。

💡小技巧：

1.光猫：连接到光纤网络的终端设备，负责光信号转换为电信号。

2.路由器：连接到光猫的第二个网络设备，负责管理网络流量和连接内部网络到外部网络。

3.交换机：连接到路由器后面的设备，用于局域网内部的数据交换和通信。

1.功能：

路由器：主要负责在不同网络之间进行数据包转发和路由管理，实现网络互联和安全功能，例如nat、防火墙等。

交换机：用于局域网内部的数据交换，将数据帧从一个端口转发到另一个端口，提供局域网内设备之间的快速通信，支持数据帧过滤和vlan等功能。

光猫：光猫主要用于光纤网络中，将光信号转换为电信号，连接用户终端设备到光纤网络，提供上网和电话服务。

2.应用场景：

路由器：常见于家庭、企业和互联网核心节点，用于连接不同网络和提供网络安全功能。

交换机：主要用于局域网内部，如办公室、数据中心等，连接多台计算机和网络设备，实现内部通信和数据交换。

光猫：通常安装在用户家中或办公室，用于连接用户终端设备到光纤网络，提供上网和电话服务。

3.连接方式：

路由器：可以连接不同类型的网络，如局域网、广域网等，具有多个网络接口。

交换机：连接局域网内部的多台计算机或网络设备，具有多个以太网端口。

光猫：连接光纤网络和用户终端设备，通常具有以太网端口或wi[-]fi功能。

4.管理和配置：

路由器：通常需要进行较复杂的配置和管理，包括路由设置、安全设置等，可通过web界面或命令行进行管理。

交换机：管理和配置相对简单，主要包括vlan设置、端口镜像等，可通过web界面或命令行进行管理。

光猫：一般由网络服务提供商预先配置，用户通常无需进行任何配置，只需连接到终端设备即可使用。

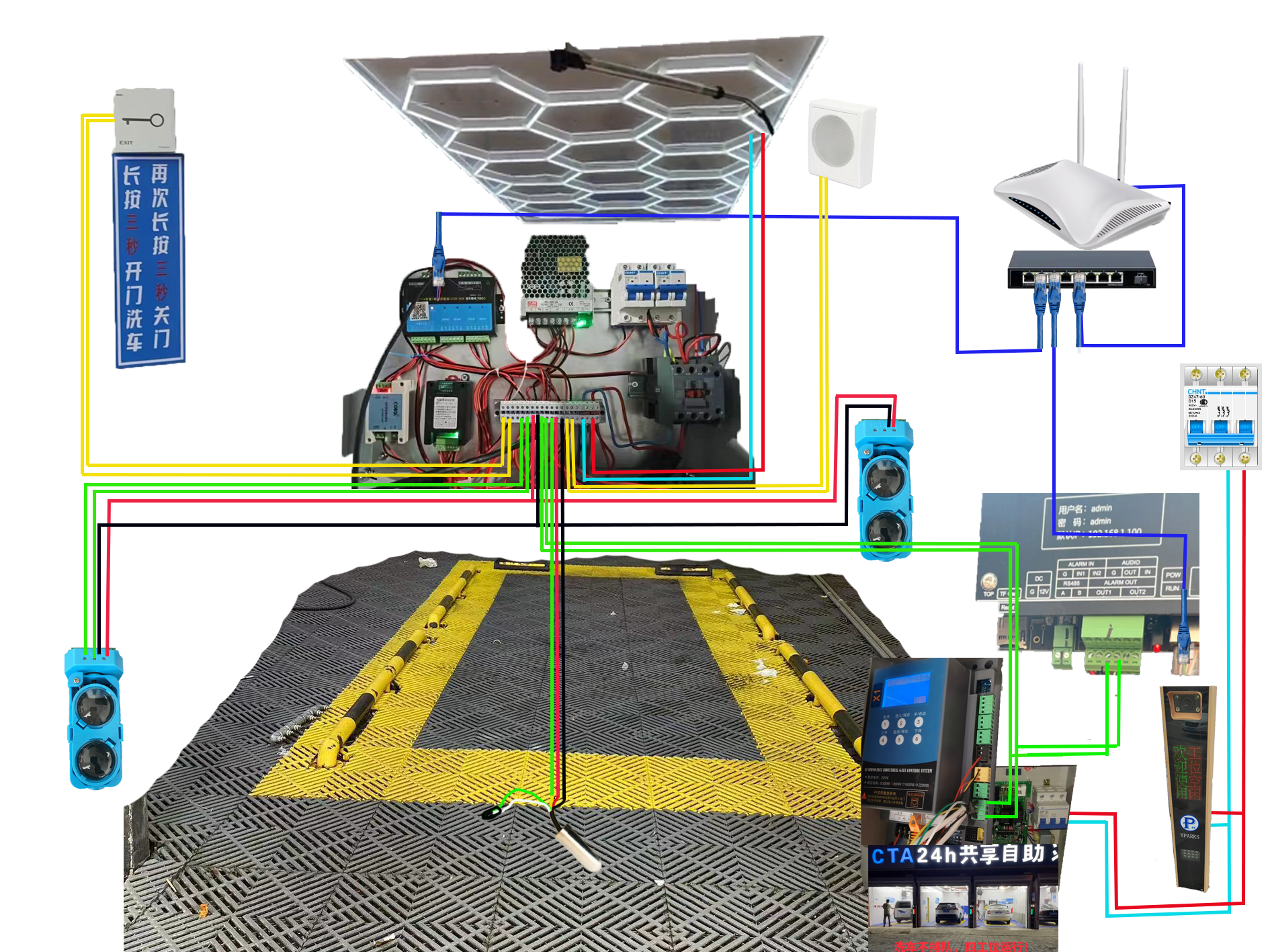

CCTA自助洗车系统网络连接：

宽带光缆进来后首先到光猫，这个宽带运营商负责安装完成。

然后用网线连接到路由器WiFi，可以实现手机上网，这个也是由宽带安装人帮你完成。

再通过网线连接到交换机SW，交换机一般建议8口交换机，四工位以上可以16口交换机或者24口

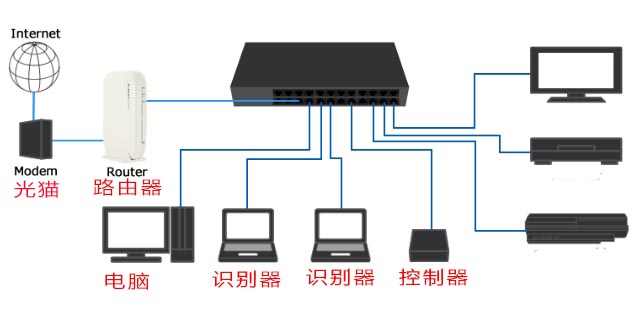

所有连接情况：

1，电脑通过网线连接到交换机,2，车牌识别器两个工位的两根网线到交换机,3，控制器两个工位的两根网线到交换机

合计：两工位的有5跟网线到交换机。每增加一个工位增加2跟网线到交换机。
